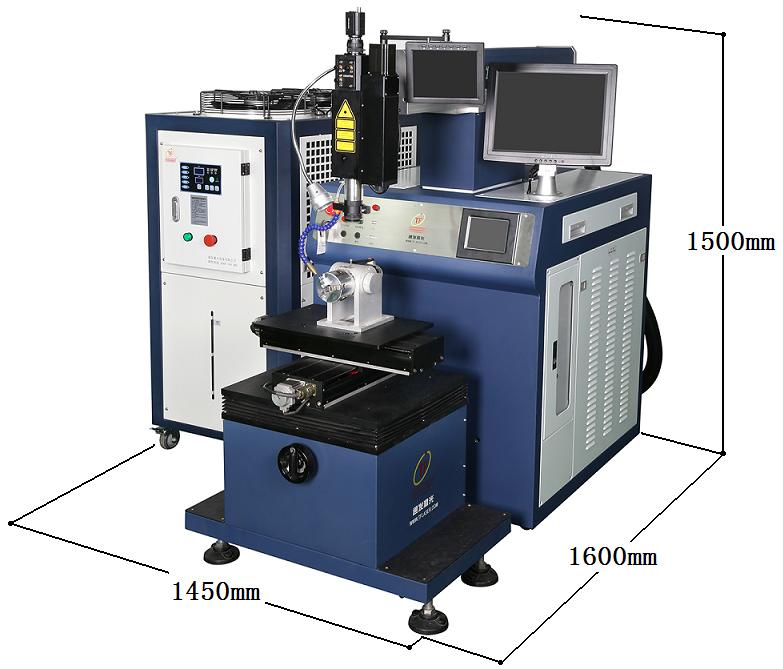

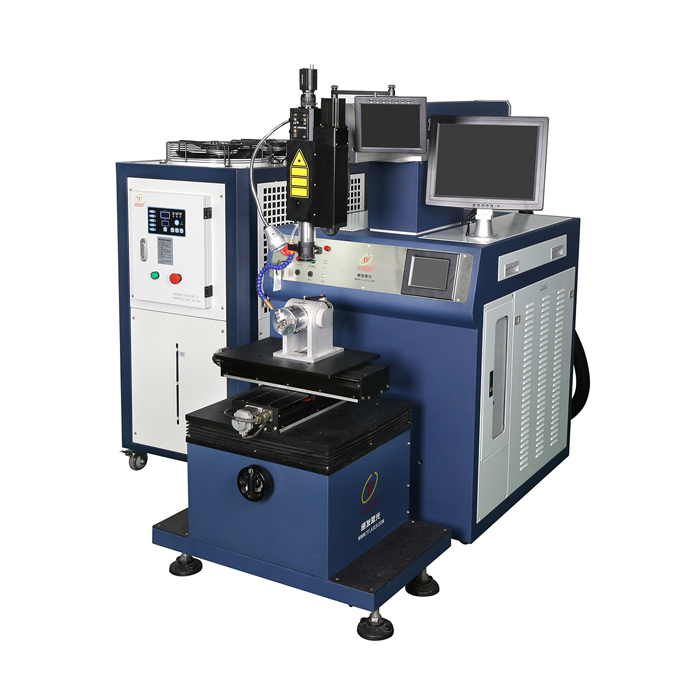

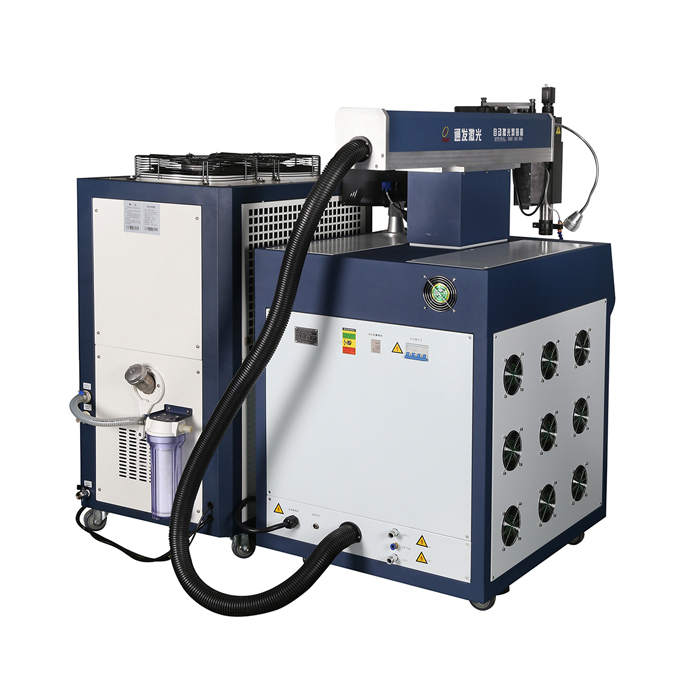

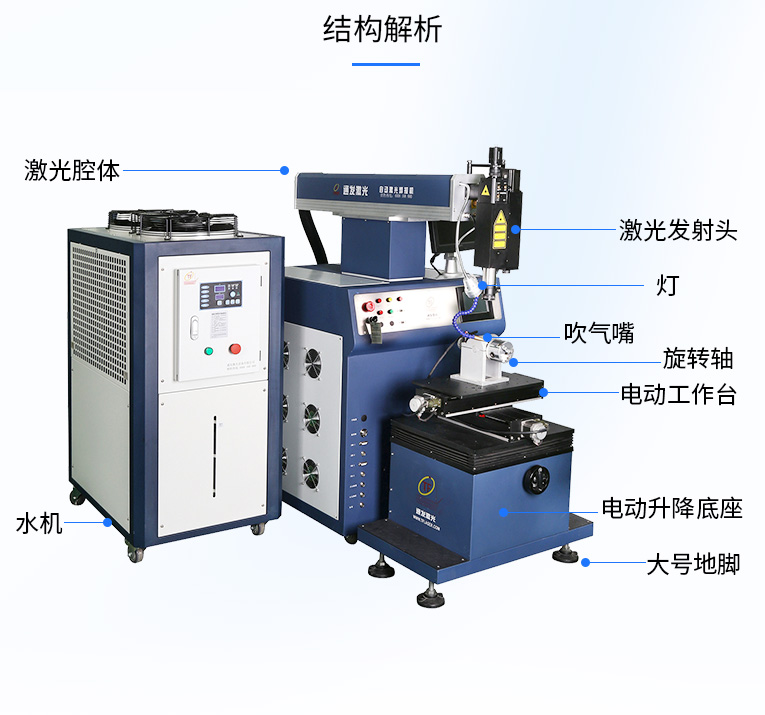

通發激光TFL-400V-3D全自動激光焊機廣泛適用1.0mm以內料厚的電熱水壺激光焊接,發熱盤激光焊接、水壺壺嘴激光焊接、不銹鋼水杯等3維曲面激光焊接加工。配置專業工控電腦及多軸數控軟件,X/Y/Z/U四軸聯動,可實現大多數五金產品激光焊接。
分享至:

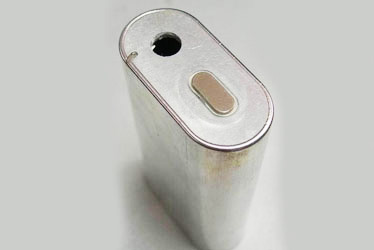

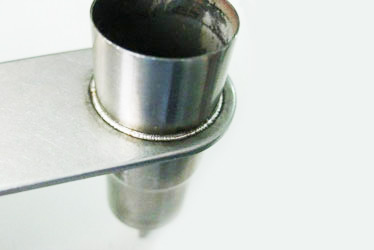

全自動激光焊接機加工樣品圖片
廚衛浴具激光焊接
酒壺激光密封焊

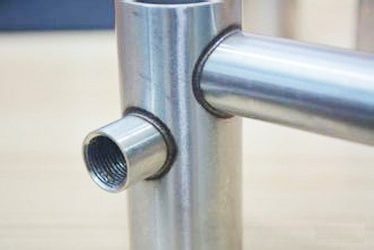

水暖產品激光焊接

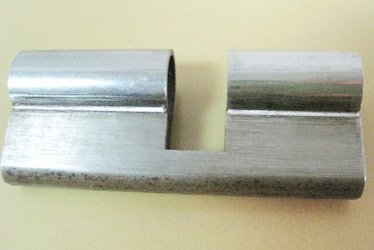

鎖芯激光焊接
傳感器激光焊接
打印機刮刀激光焊接
應用范圍
TFL-400V/500V-3D激光焊機是一款高穩定性、大功率的焊機,滿足長時間生產的需要。大功率激光電源,大功率散熱系統滿足24小時大批量生產。機身采用高強度結構,保證精度、性能穩定??刂葡到y(tǒng)是專為激光焊接量身定做的專業4軸控制系統,穩定性高,易學易懂易上手。擴展性強,可結合流水線、光電傳感器、氣動夾具等組合進行全自動無人值守式加工。
應用范圍:衛浴行業:水管接頭,變徑接頭、三通、閥門、花灑頭的3維、空間曲線焊接。
電池行業:鋰電池、電池組、電極的激光焊接。
眼鏡行業:不銹鋼、鈦合金等材質的眼鏡扣位、外框等位置的精密焊接。
五金行業:葉輪、水壺、把手等,復雜沖壓件、鑄造件的焊接。
專業激光電源控制系統
1、 整機的功能是基于輸出電流的調整,以控制修正激光輸出,以便安全有效的利用激光進行焊接;
2、主控制器采用新的ARMv7系列的處理器,具有較高的處理速度,以滿足設備的實時控制。能快速、高精度的控制和保護激光機。盡可能提供給客戶快捷安全的使用體驗。
通發激光電源主界面
通發激光電源主控制器
3、采用觸摸屏做人機交互,界面直觀,顯示清晰,各種參數易于理解調節,簡單易上手;
4、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法,使激光輸出穩定,快速。
通發激光電源報警界面
專業的激光焊接PC運動控制系統
1、運用工業運動控制的成熟解決方案,將激光焊機和運動控制集成到機器的PC操作界面。
2、強大的PC控制,易于編程、調試和維護??赏瓿勺詣踊虬胱詣拥狞c(diǎn)焊、對接焊、疊焊、密封焊,針對復雜的平面直線、圓弧及任意軌跡的焊接。
3、軟件采用IDE集成工作環境方式,主界面集成圖形編輯、運行監控、采集編程、運動控制于一體,布局簡潔專業,可有效提高工作效率。
4、實時控制,無需其他的PC操作系統插件。
5、可以對4個軸進行高性能運動控制,實現空間的焊接軌跡示教編程。
6、提供多語言顯示(中文簡體、英文等),支持國際化應用。

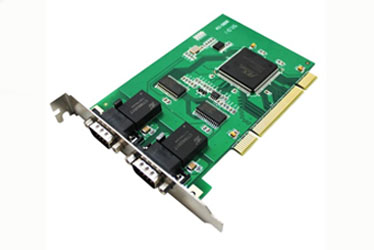

通發激光PC運動控制卡

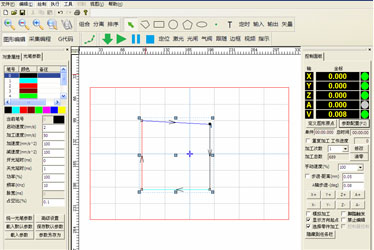

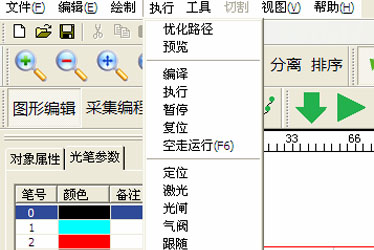

通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面
核心激光器
1、TFL-400V/500V-3D,由雙路氙燈泵浦、進口陶瓷反射腔體及Nd:YAG晶體棒構成激光器,電光轉換效率高。
2、采用更長的激光棒,可以實現足夠的焊接能量。
3、非球面鏡聚焦,使光斑更小更均勻,焊接更深。
4、激光器腔型更長,獲得良好的光束質量,焊接更均勻。
5、激光腔采用氙燈和激光棒分離設計,換燈不影響光路。
6、采用水冷鏡架,比普通的光路輸出更穩定。
7、半導體紅光指示定位。

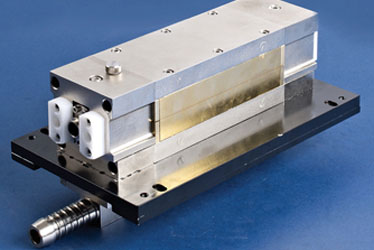

全自動激光焊接機上的鍍金腔

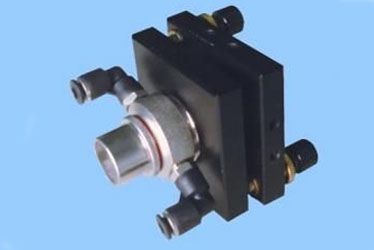

全自動激光焊接機上的冷鏡架

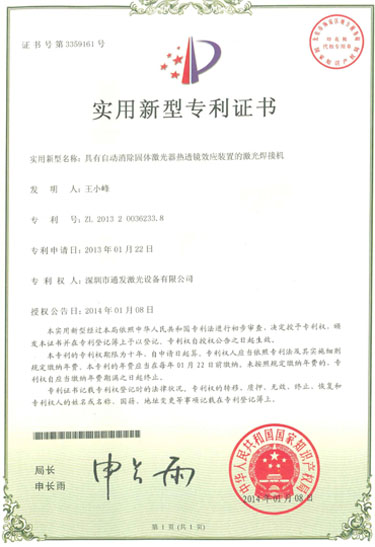

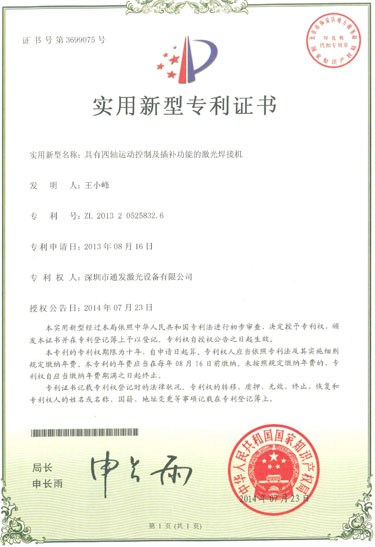

四軸運動控制插補功能和自動消除固體激光器熱透鏡效應裝置專利

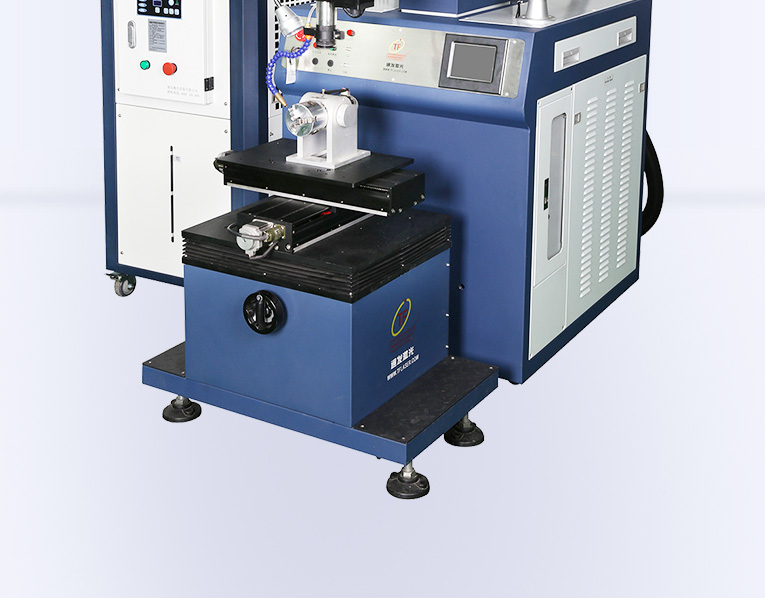

標準工作臺
該工作臺可選步進電機或伺服電機。
可選的X*Y工作臺長度:250*150(標配)、300*200、400*200。
該旋轉軸可選步進電機或伺服電機。
該旋轉盤可選步進電機或伺服電機。
附件與耗材
脈沖氙燈選擇優質濾紫外線石英管作為燈管材料,以高質密度電極為氙燈的電極,具有負載能力強,泵浦效率高,激光光束質量好,壽命長等特點。
主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
濾芯的主要作用是去除水中固體、膠體等雜物,清潔冷卻水,保護激光器。
富士康科技集團引進通發激光TFL-200III焊機主要用于精密模具修復,手機精密注塑模具激光燒焊,手機塑膠模具激光補焊,手機壓鑄模具激光修補。
富士康科技集團是專業從事電腦、通訊、 消費電子、數位內容、汽車零組件、通路等6C產業的高新科技企業。1988年在深圳地區建廠以來,富士康迅速發展壯大,目前擁有60余萬員工及全球優秀IT客戶群,為全球有名的電子產業專業制造商。2008年出口總額達556億美元,占中國大陸出口總額的3.9%,連續7年雄居大陸出口200強榜首;躍居《財富》2009年全球企業500強第109位。
深圳市晶輝科技股份有限公司是全球?qū)I(yè)的廚房小家電研發基地及生產廠家之一。是一個集技術專利,市場調研,工業設計,半成品加工,產品裝配,產品認證,自主品牌以及售后服務為一體的現代化集團。晶輝集團約有3000多名員工,廠房面積55000平方米左右,年銷售額為4-5億人民幣。公司主力研發,設計,生產高品質多士爐,電子水煲,電蒸鍋以及電烤爐。暢銷于歐洲,美洲,澳洲,中東等70多個國家和地區,全球市場覆蓋率高達60%。
深圳森成精密制品有限公司是森成企業(香港)有限公司的子公司之一,主要經營:精密沖模,模具標準件,絕緣材料成型件等產品。公司以設計和生產各類家用電器、塑膠配零件、高性能絕緣材料零件、橡膠件、等五金制品。以及相關的塑料、五金模具的設計與制造。家用電器產品包括多士爐、咖啡機、快速電水壺等家用電器產品。自建廠房占地面積 6萬多平方米,主要車間及宿舍建筑面8.3萬平方米,現有五大生產廠房,六座宿舍。
深圳市三合通發精密五金制品有限公司是一家專業從事從模具設計、制造、精密金屬零件的沖壓、點焊、攻牙洗凈、組立、表面處理及精密慢走絲加工的現代化企業。擁有現代化標準廠房3,000多平方米,精密的模具加工設備、沖壓設備及測量儀器。擁有完整科學的質量管理體系,通過了ISO9001質量體系認證。公司主要最終客戶有日立,三洋,CANON,EPSON,康佳、兄弟、理光等知名企業。
廣州毅昌科技股份有限公司是中國著名的工業設計產業集團。注冊資本4.01億元人民幣,在國內擁有青島恒佳、合肥海毅、無錫金悅、沈陽毅昌等八個子公司,總資產近25億元,股票代碼:002420。毅昌科技涉及電視、汽車、IT等行業,服務全球近三百家客戶。多年來,毅昌在電視機外件結構件行業內的市場占有率穩居前茅。 毅昌科技以工業設計為先導,將包括設計、模具、結構、注塑、噴涂、鈑金等環節在內的完整產業鏈條打通,形成了設計與制造相結合的服務模式。
豐田合成集團是業內有名的橡膠、樹脂及LED等高分子領域和光電半導體領域?qū)I(yè)生產廠家。集團在華汽車零部件業務分布在上海市、天津市、張家港市、福州市、佛山市和臺灣等10家業務基地,目前主要為豐田等汽車廠家提供橡膠和樹脂產品。近年來,在環保意識不斷提高的背景下,為了應對急速普及的低油耗車和汽車電動化,實現各種汽車部件的輕量化和小型化、為“創造更加安全的汽車社會”做貢獻,并為以安全氣囊為首的汽車各種安全裝置的開發。

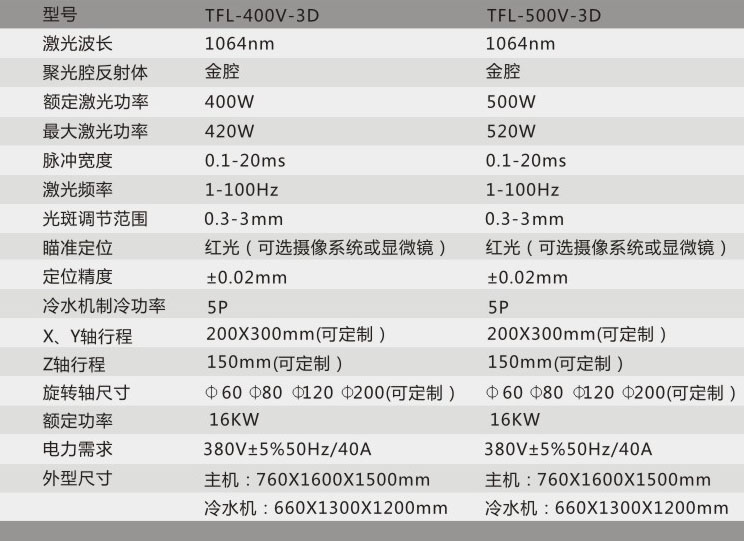

產品參數:
市電電壓波動不能太大,電壓波動幅動依照國家標準不應超過5% ,當超過10%時,設備有可能不能正常工作,而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm,使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象,將會使氙燈點不然或污染激光腔及玻璃管,使出光效率降低,此時應立即更換純凈水(連續使用時每周更換一次系統中的去離子水)。
防止振動:因激光焊機的光路部分十分精密,激光焊機的工作場如果有振動的話,易于導至光學器件走位,從而產生激光輸出變?nèi)酰獍哔|(zhì)量變差,甚至沒有激光輸出的問題,所以,在激光設備工作場所,要特別注意,設備安裝位置不要靠近大路邊,大橋邊,或是在附近有沖床,銑床,車床,刨床等重型加工設備,如果必需要在這樣的環境下,則必需要做足防震的措施,將震動減小。
減少灰塵:因?yàn)榧す庠O(shè)備內部有很多光學器件,和精密電子元器件,故要求安裝在灰塵較少的環境
環境溫度:攝氏4度-攝氏32度。設備運行時,環境溫度不可以超過攝氏32度,因?yàn)榧す怆娫床糠?,功率很高,一些功率器件運行時發出熱量需要及時散發出去,而環境溫度太高會導至不能正常散熱,會引起整個系統的工作不穩定,甚至損壞。而冬天的時候,需要嚴防冷卻水結冰,因?yàn)榧す饩w、氙燈、聚光腔都充滿了水,結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下,將腔內的水排空;如再開機前,先重新加水,打開電源空氣開關,先行主機不開,只開水機空機運行10分鐘,等水溫回復到攝氏4 度以上,再開主機。(強烈要求不能將設備放于室外或者低溫結冰的情況下使用,否則極易損壞設備)
環境濕度:不高于80% 。因?yàn)楹笝C(jī)電源打開后,激光晶體就會持續的被冷卻系統冷卻,因?yàn)槔鋮s水一般會低于室溫,當環境濕度過大的時候,而激光晶體的溫度又低于室溫,這時激光晶體的兩個端面上會凝結水霧,當激光輸出的時候,這些水霧會大大降低激光輸出能量,而且這些附著在激光晶體端面上的水,干了以后,會在激光晶體的膜面上留下痕跡,這將會大大加快激光晶體膜面的老化。所以,為了防止這種情況的發生,冷水機的水溫設定,夏天不可以低于室溫3度,冬天不可以低于5度。
良好的接地:我公司生產的激光設備均配有自動的安全保護裝置,只有正確、良好的接地才能使之正常運作,為了保障您的人身財產安全,強烈要求客戶為設備提供良好的接地條件。同時,激光電源、焊接控制系統均使用了工業微處理器進行數字化控制,只有良好的接地,才能保證他們正常穩定的工作。
較小的電壓波動:如果設備電力接入點或離的很近的地方有大功率的用電設備,特別是對電網會產生很大沖擊的用電設備,如大功率電動機、氬弧焊機、電火花放電加工機等等,建議客戶配備帶有電壓波動抑制功能的穩壓器。
