相對傳統方式,振鏡式激光焊接機高速移動的掃描鏡片代替工作臺,配合強大圖形處理功能的軟件,實現了程序控制的瞬時多點焊接,有效地提高生產效率和靈活性。焊接過程使用了掃描鏡組的動態工藝,并采用掃描鏡片的移動代替工件移動或焊接鏡組移動的方式,使振鏡鏡片 在掃描鏡頭內將激光光束快速在焊點之間切換,焊點之間的距離越大,工件上的焊點數量越多,優勢越明顯。采用這種技術,焊接時間可大大減少。

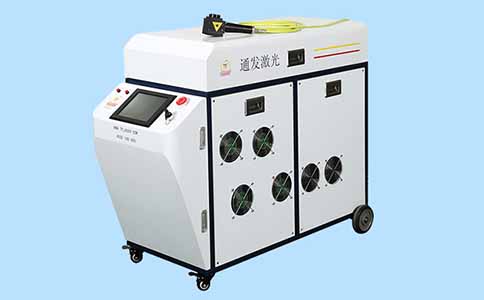

激光焊接機

    該激光焊接機主要由激光器系統、電源系統、振鏡掃描系統、計算機控制系統及冷卻系統五部分組成。激光器系統激光器系統主要由激光工作物質、泵浦氨燈、聚光腔及諧振腔組成。 振鏡式激光焊接機激光工作物質為YA G棒。電源系統電源系統主要由主電源、觸發電路、控制電路和保護電路等組成 , 具有過壓、過流保護裝置, 其電源、脈寬和頻率均以調整,可 以根據需要設置輸出波形,以便于焊接不同材料。電源操作面板具有電流、脈寬頻率。光路及振鏡掃描系統基于振鏡的高精度反射、聚光系統。擴束鏡選用光束反射前多倍擴束組合透鏡。

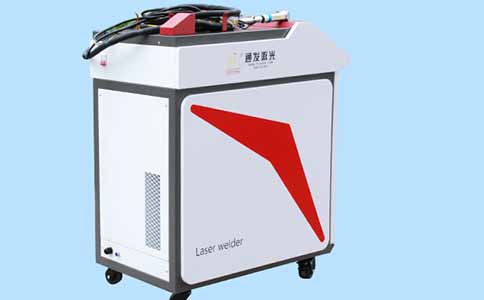

手持激光焊接機

    激光焊接機速度快、焊斑小、焊接熱量少,變形小。導光系統通過振鏡的快速移動,使激光的點焊能夠高效穩定地進行。根據焊接材料的不同,可以設定輸出能量進行控制,以達到更為理想的焊接效果。
